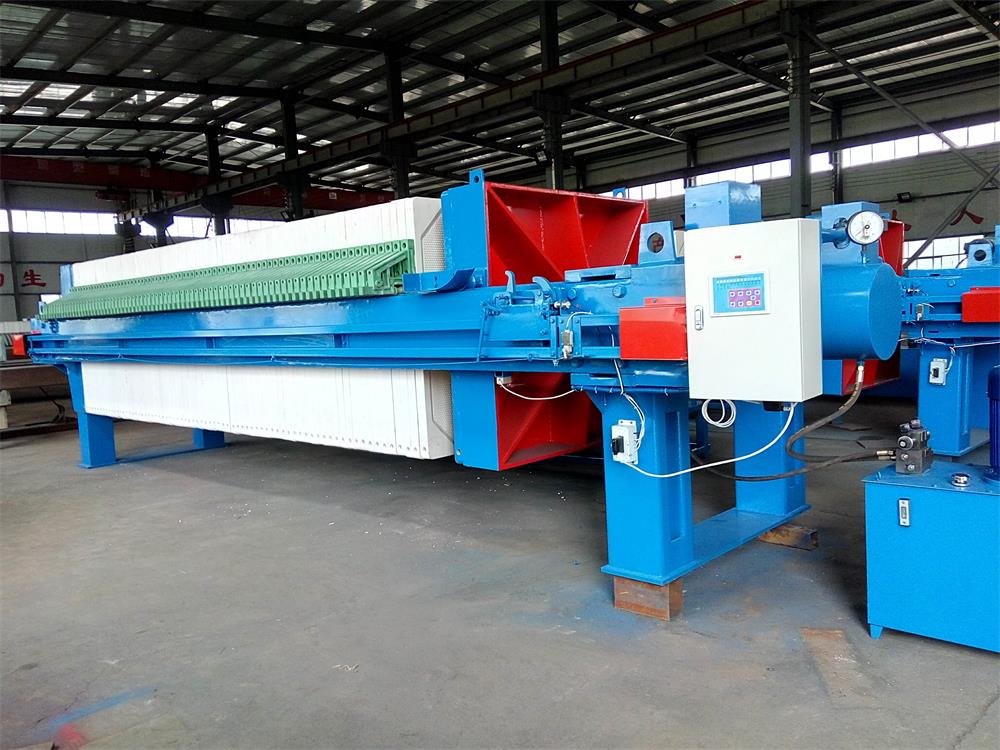

板框厢式压滤机

发布时间:2020-08-05 17:18:58   来源:admin


主要用途

压滤机分为板框式压滤机和厢式压滤机,压滤机是一种间歌式过滤设备,用于各种悬浮液的固液分离。厢式自动压滤机是一种间歇性操作的加压过滤设备,适用于各种悬浮液的固液分离,适用范围广、分离效果好、结构简单、操作方便、安全可靠;广泛应用于洗煤、石油、化工、染料、冶金、医药、食品、酒精等领域,也适用于纺织、印染、制药、造纸、皮革、味精等工业废水及城市生活污水处理等各种需进行固液分离的领域。


结构原理

厢式压滤机工作原理是由滤板排列组成滤室(滤板两侧凹进,每两块滤板组合成一厢形滤室)。

    在输料泵的压力作用下,将需要过滤的物料液体送进各滤室,通过过滤介质(根据不同行业选择合适的滤布),将固体和液体分离。在滤布上形成滤渣,直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道,集中排出。过滤完毕,可通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。过滤结束后打开压滤机卸除滤饼(滤饼储存在于相邻两个滤板间),清洗滤布,重新压紧板滤开始下一工作循环。

机架部分

机架部分是机器的主体,用以支撑过滤机构,连接其它部件。它主要由止推板、压紧板、油缸体和主梁等部件组成。机器工作时,油缸体内的活塞推动压紧板,将位于压紧板与止推板之间的滤板、隔膜板、滤布压紧,以保证带有压力的料浆在滤室内进行加压过滤。

过滤部分

板框式和厢式的不同之处主要体现在滤板结构上。

1、板框式压滤机,由一块实心滤板(板)与一块中空滤板(框)交替组合成滤室,

2、厢式压滤机,由相同的实心滤板排列组成滤室。每块濾板都有凹进的两具表面,两块滤板压紧后组成滤室。滤板是压滤机的核心部件,滤板材质、形式及质量不同,会直接影响到*终产品的质量。

拉板部分

1、自动拉板部分由液压马达、机械手、传动机构和暂停装置等组成。液压马达带动传动链条从而带动机械手运动,将隔膜板、滤板逐一拉开。暂停装置可随时控制拉板过程中的停、进动作,以保证拉板机构拉板卸料的顺利实现。

2、手动拉板部分采用人工手动依次拉板卸料。


性能特点

1、通过气动阀门排渣,可很好的降低工人劳动强度;

2、不用使用滤布和滤纸,就可以大大降低过滤的成本;

3、运用全密闭式操作方式,非常环保,而且还没有物料损耗;

4、当振动掉渣的时候,可以大大降低劳动强度来实现连续作业;

5、液体中的料渣和活性碳进行过滤和脱水过滤的时候,也能够很好的代替板框过滤机,是过滤行业中的首选设备。

(技术参数型号说明介绍及图片仅供参考,*终以签约及实物为准)
